ГОСТ 2.302-68 ЕСКД «Масштабы»: полное руководство по выбору и обозначению.
В современном машиностроении, строительстве и промышленности единообразие конструкторской документации играет ключевую роль. Основополагающим документом, регламентирующим соотношение размеров изображения к реальным размерам изделия, является ГОСТ 2.302-68 «Единая система конструкторской документации (ЕСКД). Масштабы».
1. Что такое масштаб по ГОСТ 2.302-68?
Согласно официальному определению стандарта, масштаб — это отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре.

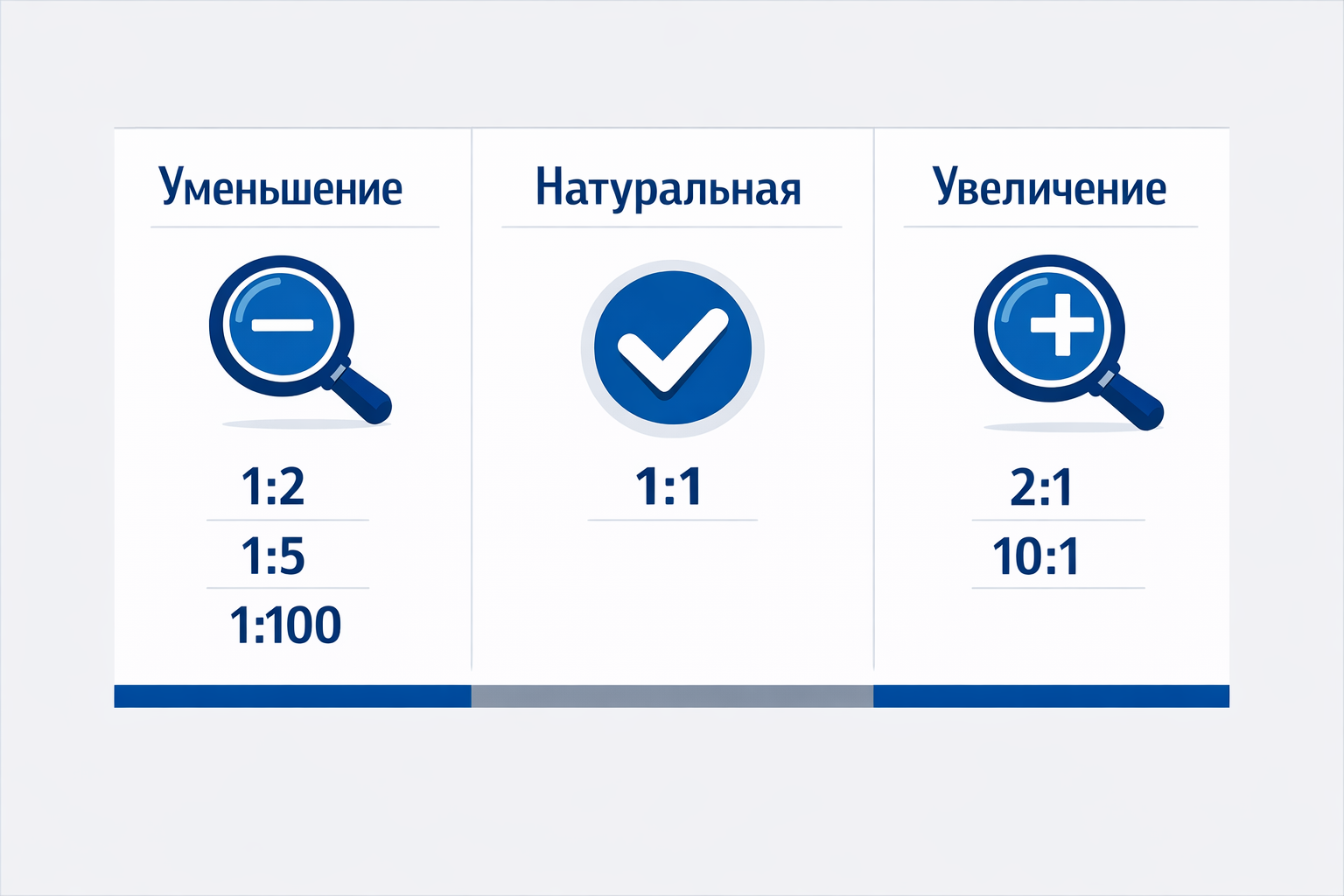

В зависимости от этого соотношения выделяют три категории:
- Натуральная величина (1:1): Изображение предмета соответствует его реальным габаритам. Это предпочтительный масштаб, так как он дает наиболее точное представление о размерах объекта.
- Масштабы уменьшения (1:2, 1:100 и т.д.): Используются, когда объект слишком велик, чтобы поместиться на стандартном формате чертежа (например, здания, корпуса кораблей, детали машин больших габаритов).
- Масштабы увеличения (2:1, 10:1 и т.д.): Применяются для мелких деталей, где необходимо детально показать форму и конструктивные особенности (например, элементы электронных схем или микроскопические детали в часовом механизме).
2. Таблица масштабов по ГОСТ 2.302-68
Стандарт строго регламентирует, какой масштаб можно использовать. Выбор должен осуществляться строго из представленного ниже ряда. Применение произвольных масштабов (например, 1:3 или 7:1) не допускается, если это не оговорено специальными техническими условиями или стандартами организации.
| Категория | Допустимые масштабы |
| Масштабы уменьшения | 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 |
| Натуральная величина | 1:1 |
| Масштабы увеличения | 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 |
Особые случаи
- Генеральные планы: Для проектирования крупных объектов (генеральные планы заводов, жилых кварталов, картография) допускается использовать масштабы, выходящие за рамки основного ряда: 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.
- Формула для увеличения: Если стандартного увеличения недостаточно (например, для микродеталей), допускается применять масштабы вида (100n):1, где n — целое число (например, 200:1, 300:1).
3. Как правильно обозначать масштаб на чертеже
Правильное оформление — залог того, что чертеж будет правильно прочитан на производстве или стройке. ГОСТ устанавливает четкие правила нанесения обозначений:
- В основной надписи (штампе): Масштаб, в котором выполнен основной вид чертежа, указывается в специально отведенной графе (обычно под наименованием детали). Обозначение пишется по типу 1:1, 1:2, 2:1 и т.д. .
- Для дополнительных видов или сечений: Если выносной элемент, разрез или сечение выполнены в другом масштабе (отличном от указанного в основном штампе), это обязательно указывается над соответствующим изображением.
- Пример: Если основной чертеж сделан в масштабе 1:1, а сложный узел показан в увеличенном виде, над ним пишут: А-А (2:1) или Б (4:1).
4. Актуальность стандарта и изменения
Несмотря на почтенный возраст (стандарт утвержден в декабре 1967 года), ГОСТ 2.302-68 продолжает действовать и сегодня. Последние изменения (Изменение № 3) были внесены в 2006 году . Они адаптировали правила для современных реалий, в частности, для электронных чертежей.
- Электронные документы: В реквизитной части электронных чертежей обязательно должен содержаться реквизит, указывающий на принятый масштаб. При выводе такого чертежа на бумагу масштаб изображения должен строго соответствовать заявленному.
В 2023-2024 годах велась разработка нового проекта ГОСТ Р 2.302, который призван заменить действующий стандарт. Основная цель обновления — расширить перечень допустимых масштабов, установить правила их образования (особенно для электронных моделей) и привести терминологию в соответствие с современными требованиями ЕСКД.
5. Почему важно соблюдать требования ГОСТ 2.302-68?
Соблюдение масштабного ряда — это не просто формальность. Это необходимое условие:
- Совместимости: Стандартизированные листы позволяют использовать копировальную технику и микрофильмирование без искажений.
- Безопасности: Ошибка в масштабе (например, использование нестандартного 1:3) может привести к ошибкам при изготовлении детали на станке с ЧПУ.
- Унификации: Упрощает работу проектировщиков и технологов, так как все пользуются единым языком.
Надеюсь данная статья помогла Вам понять как важно соблюдать масштаб в чертежах. Оставляйте свои комментарии, самые интересные рассмотрим и обсудим здесь или создадим новую тему.
