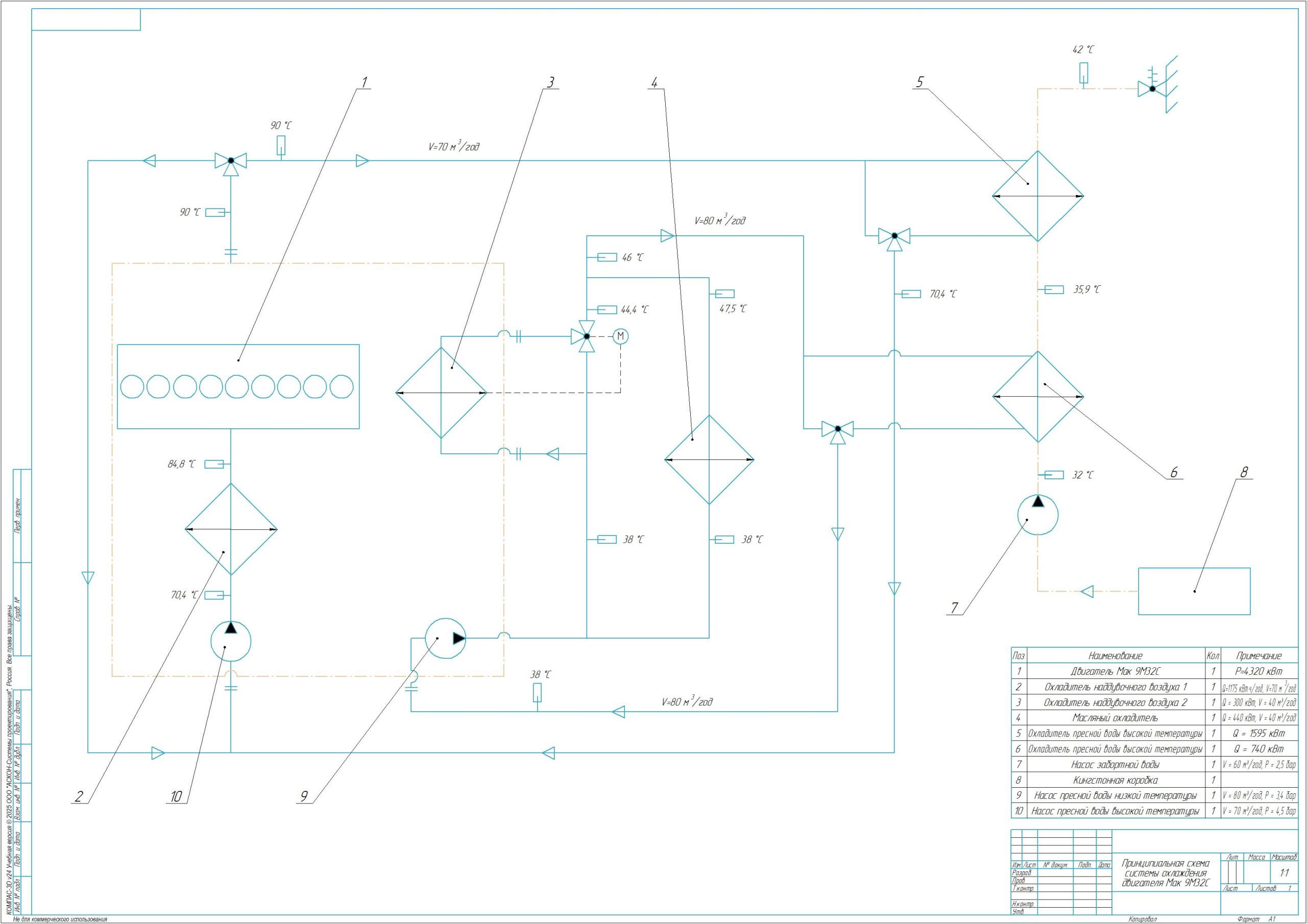

Схема системы охлаждения судового двигателя Mak 9M32 C. Выполнена в Компасе 3D версии 24, формат А1.
Система охлаждения двигателя MaK 9M32C построена по двухконтурному принципу с использованием пресной воды и дополнительным контуром забортной воды для отвода тепла. Ее ключевая особенность — раздельное охлаждение «рубашки» (блока цилиндров) и наддувочного воздуха, что обеспечивает оптимальный тепловой режим всех компонентов.
В целом, такая схема обеспечивает надежное охлаждение всех критически важных узлов двигателя MaK 9M32C, его экономичную работу и соответствие современным экологическим нормам.
Схема системы охлаждения судового двигателя Mak 9M32 C. Выполнена в Компасе 3D версии 24, формат А1, файл (.cdw).
Преимущества:
-
Готовое решение — не нужно тратить время на самостоятельное черчение
-
Возможность редактирования исходного файла в Компас 3D
-
Высокая точность геометрии и соблюдение стандартов оформления
- Деталировка даёт полное понимания расположения оборудования
